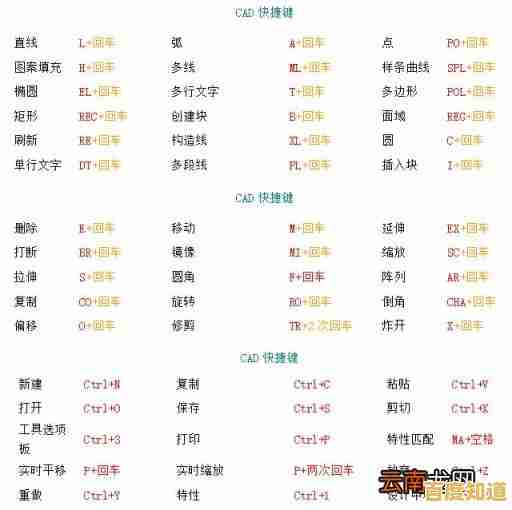

CAD快捷键完整手册：提升绘图效率的实用宝典

CAD快捷键完整手册：提升绘图效率的实用宝典

第一部分：最常用核心快捷键（绘图与修改）

• L (LINE)：绘制直线,这是最基础也是最常用的命令。
• C (CIRCLE)：绘制圆，可以通过指定圆心和半径/直径等多种方式画圆。
• A (ARC)：绘制圆弧。
• REC (RECTANG)：绘制矩形。
• PL (PLINE)：绘制多段线，这是一种可以包含直线段和圆弧段的连续线,且宽度可以变化。
• CO 或 CP (COPY)：复制对象，选择对象后,指定基点和目标点进行复制。
• M (MOVE)：移动对象，操作方式与复制类似,但原对象会消失。
• RO (ROTATE)：旋转对象，选择对象，指定基点,然后输入旋转角度。
• E (ERASE)：删除对象，选中对象后按E键再回车,或者先按E再选择对象。
• TR (TRIM)：修剪对象，剪掉超过边界线的部分，操作时先选边界，回车,再选要剪掉的部分。
• EX (EXTEND)：延伸对象，将对象延伸到指定的边界,操作与修剪相反。
• O (OFFSET)：偏移复制，生成与原对象平行或同心的复制品,如平行线或同心圆。
• MI (MIRROR)：镜像复制,生成对象的对称图形。
• F (FILLET)：倒圆角,将两条线的尖角用圆弧连接。
• CHA (CHAMFER)：倒斜角,将两条线的尖角用斜线连接。
• S (STRETCH)：拉伸对象，可以移动图形的一部分,同时保持与未移动部分的连接。
• SC (SCALE)：缩放对象,按比例放大或缩小对象。
• AR (ARRAY)：阵列，将对象进行矩形、路径或环形方式的多重复制。

第二部分：绘图辅助与视图控制快捷键

• F8：正交模式开关，打开后,只能绘制水平或垂直的直线。
• F3：对象捕捉开关，打开后，光标可以自动吸附到对象的特定点（如端点、中点、圆心等）。
• F11：对象捕捉追踪开关,基于对象捕捉点进行对齐路径追踪。
• Z (ZOOM)：缩放视图，通常需要配合其他选项，如：
  • Z + E：缩放显示整个图形（范围缩放）。
  • Z + A：缩放显示所有图形界限内的区域。
  • Z + P：恢复上一视图。
• P (PAN)：平移视图，移动图纸查看不同区域,不改变缩放比例。
• RE (REGEN)：重生成模型，刷新显示,消除一些显示错误。
• F7：栅格显示开关，在绘图区域显示点状栅格,辅助定位。
• F9：栅格捕捉开关，打开后,光标会按设定的间距移动。

第三部分：图层、块与特性快捷键

• LA (LAYER)：打开图层特性管理器，用于创建、管理和设置图层。
• MA (MATCHPROP)：特性匹配，相当于格式刷，将一个对象的属性（如颜色、线型、图层）复制给其他对象。
• B (BLOCK)：创建块定义，将选中的对象组合成一个整体（块）。
• I (INSERT)：插入块,将已定义的块或外部文件插入到当前图形中。
• X (EXPLODE)：分解，将块、多段线等复合对象分解成单个元素。
• ST (STYLE)：打开文字样式对话框。
• LE (QLEADER)：快速引线标注,用于创建带文字的引线标注。

第四部分：标注相关快捷键

• DLI (DIMLINEAR)：线性标注,标注水平或垂直方向的尺寸。
• DAL (DIMALIGNED)：对齐标注,标注与对象平行的尺寸。
• DRA (DIMRADIUS)：半径标注。
• DDI (DIMDIAMETER)：直径标注。
• DAN (DIMANGULAR)：角度标注。
• D (DIMSTYLE)：打开标注样式管理器。

第五部分：文件与程序操作快捷键

• Ctrl + N：新建图形文件。
• Ctrl + O：打开现有图形文件。
• Ctrl + S：保存当前图形文件。
• Ctrl + Shift + S：另存为。
• Ctrl + P：打印图形。
• Ctrl + Z：撤销上一步操作。
• Ctrl + Y：重做上一步被撤销的操作。
• Ctrl + C：复制选定的对象到剪贴板。
• Ctrl + V：粘贴剪贴板中的内容。
• Ctrl + 1：打开或关闭“特性”选项板。
• Ctrl + 2：打开或关闭“设计中心”。
• Ctrl + 9：打开或关闭“命令栏”，如果命令栏被关闭,可以用此快捷键重新打开。

第六部分：特殊功能与技巧

• Ctrl + 鼠标滚轮：按住Ctrl键并滚动鼠标滚轮,可以平滑地微调缩放视图。
• 双击鼠标滚轮：快速缩放到显示全部图形（等同于Z+E）。
• TAB键：在对象捕捉时，当多个捕捉点靠近时,按TAB键可以循环切换可用的捕捉点。
• 空格键或回车键：重复上一个命令，执行完一个命令后,直接按空格或回车可以再次调用该命令。
• 在输入命令时：可以输入命令的缩写（别名），如只需要输入CO而不是完整的COPY,以上列表中的大部分都是缩写。
